2024
Riedberg
Der Tunnel Riedberg ist ein Schlüsselprojekt der Autobahn A9 zwischen Gampel und Steg. Die beiden Tunnelröhren mit Längen von 537 m und 565 m verlaufen durch einen anspruchsvollen Rutschhang im Rhonetal. Die schwierigen geologischen Bedingungen stellten hohe Anforderungen an Tunnelbau und Innenschale.

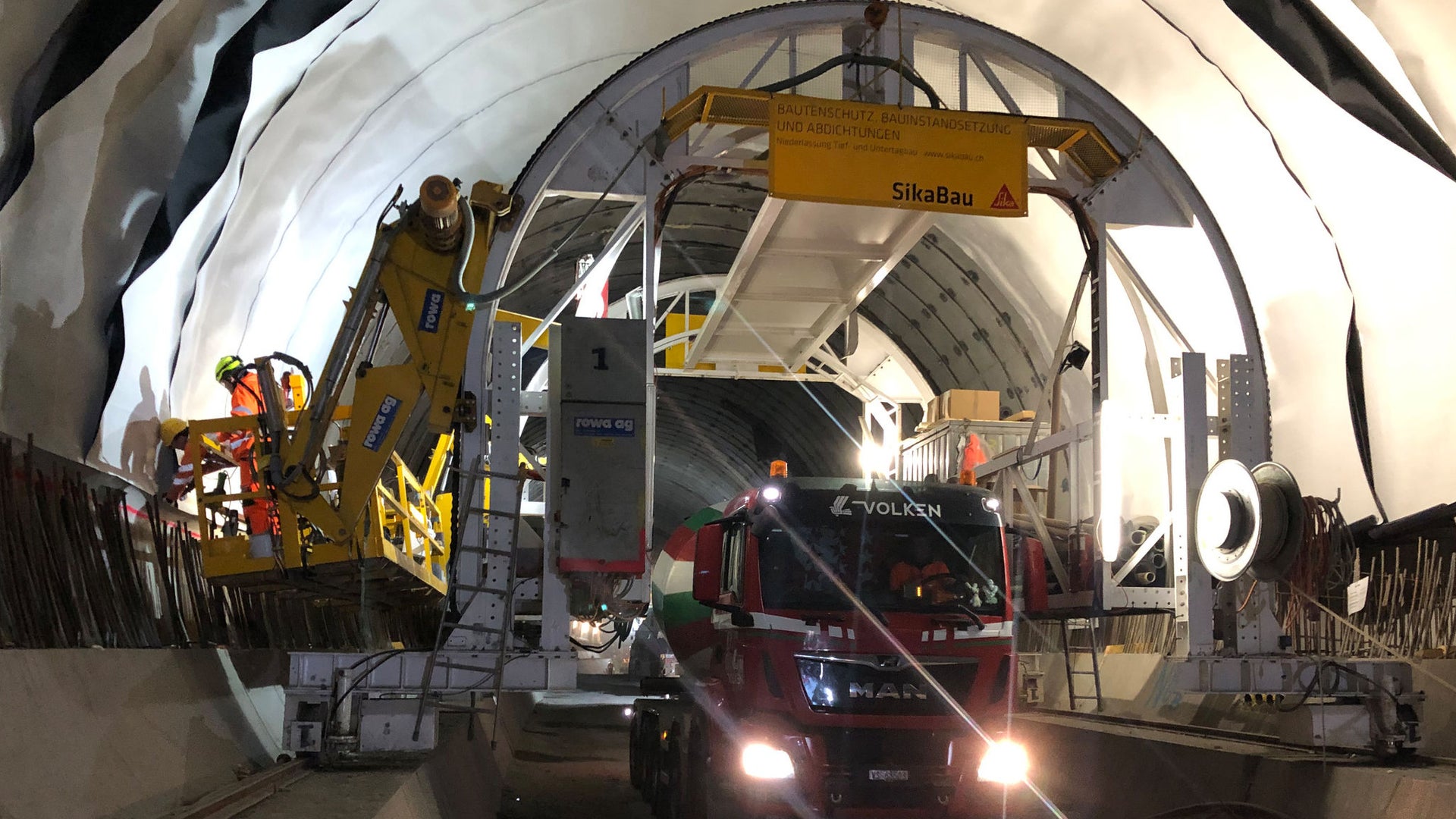

Folienverlegemaschine, Gewölbeabdichtung Tunnel Riedberg
Abdichtung Gewölbefuss, SikaProof®-200, Tunnel Riedberg
Gewölbeabdichtung, SikaProof®-200, Riedberg Tunnel
Blockfuge, Tunnelabdichtung Riedberg
Auftrag
Lieferung und Verlegen der Gewölbeabdichtung im Ableitkonzept (Regenschirmabdichtung). Unter Berücksichtigung der komplexen Projektanforderungen wurde als Kunststoffabdichtungsbahn die hinterlaufsichere Frischbetonverbund-Folie mit Hybridverbundschicht aus flexiblen Polyolefinen (FPO), SikaProof®-200, gewählt.
Arbeitsbeschrieb
Applikation des Abdichtungssystems in den beiden Tunnelröhren, der Querverbindung und den Nischen.
Ausgeführte Arbeiten
Gewölbeabdichtung, SikaProof®-200 (25’000m2)
Systemaufbau
- Schutz- und Ausgleichsschicht: Schutzvlies Protect MC 1500 (Schoellkopf AG)
- Drainagematte: Enkadrain 5006B/2-1s/P.F (Schoellkopf AG)
- Gewölbedrainagewinkel: Sikaplan® WP Drainagewinkel (SikaSchweiz AG)
- Abdichtungsmembrane, Frischbetonverbundfolie:
SikaProof®-200 (SikaSchweiz AG) - Schutzbahn: Sikaplan® WT Protection sheet -20H (SikaSchweiz AG)
Projektmitwirkung
Bauherr
Kanton Wallis, Dienststelle für Nationalstrassenbau
Kunde
ARGE Tunnel Riedberg (ATR)
Ausführung
SikaBau AG, Tief- und Untertagbau
